Wärmepumpen 5 Zonen Schichten Kombispeicher

Produktinformationen „Wärmepumpen 5 Zonen Schichten Kombispeicher“

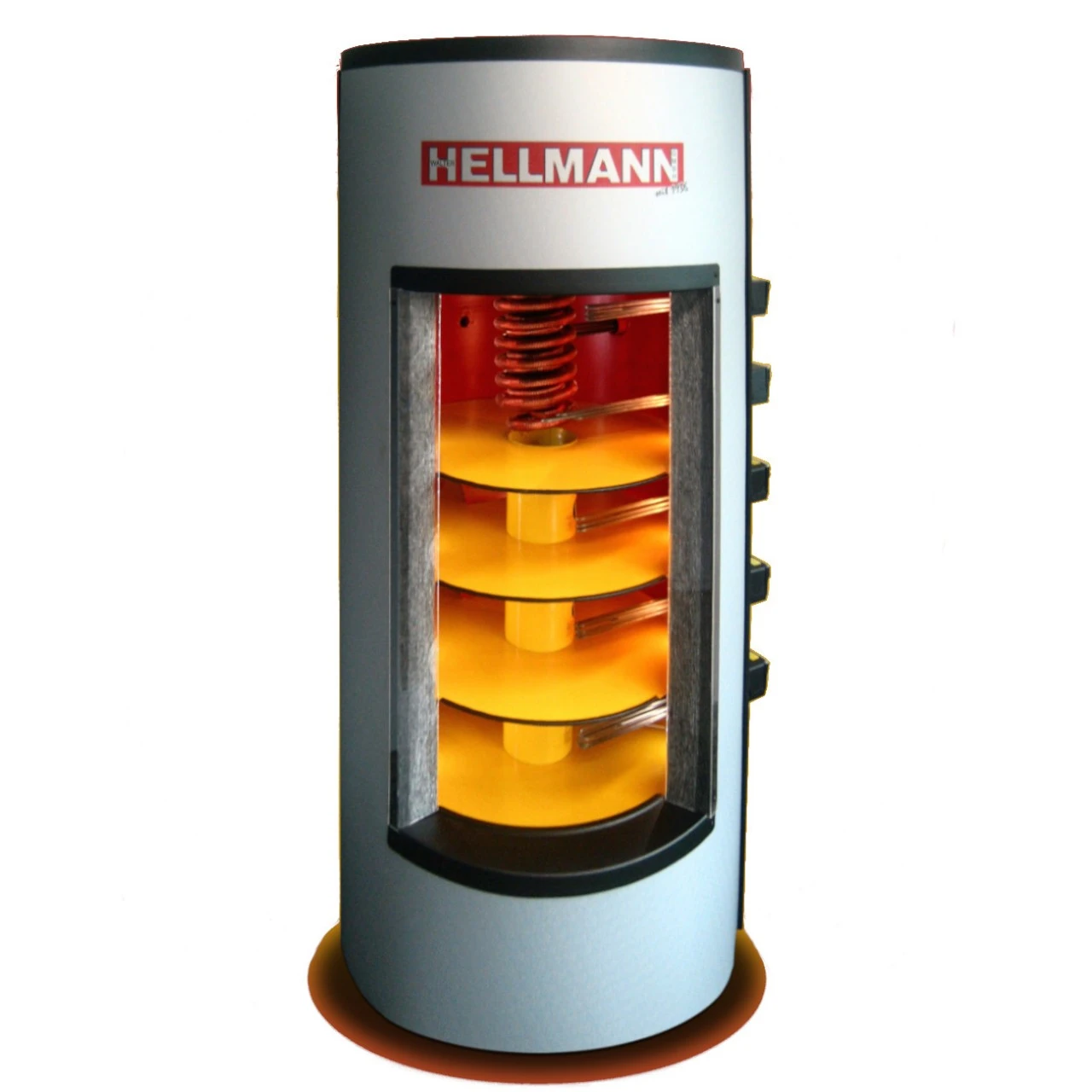

Der Wärmepumpenspeicher WH-FSK-WP FW90 CU speichert und verteilt Heizungswasser bei gleichzeitiger hygienischer Warmwasserbereitung. Er ist geeignet für alle Anwendungen ohne Solar-Wärmetauscher zur optimalen Energieausbeute in Kombination mit verschiedensten Energiequellen, wie Öl, Gas, Pellets, Holz, BHKW.

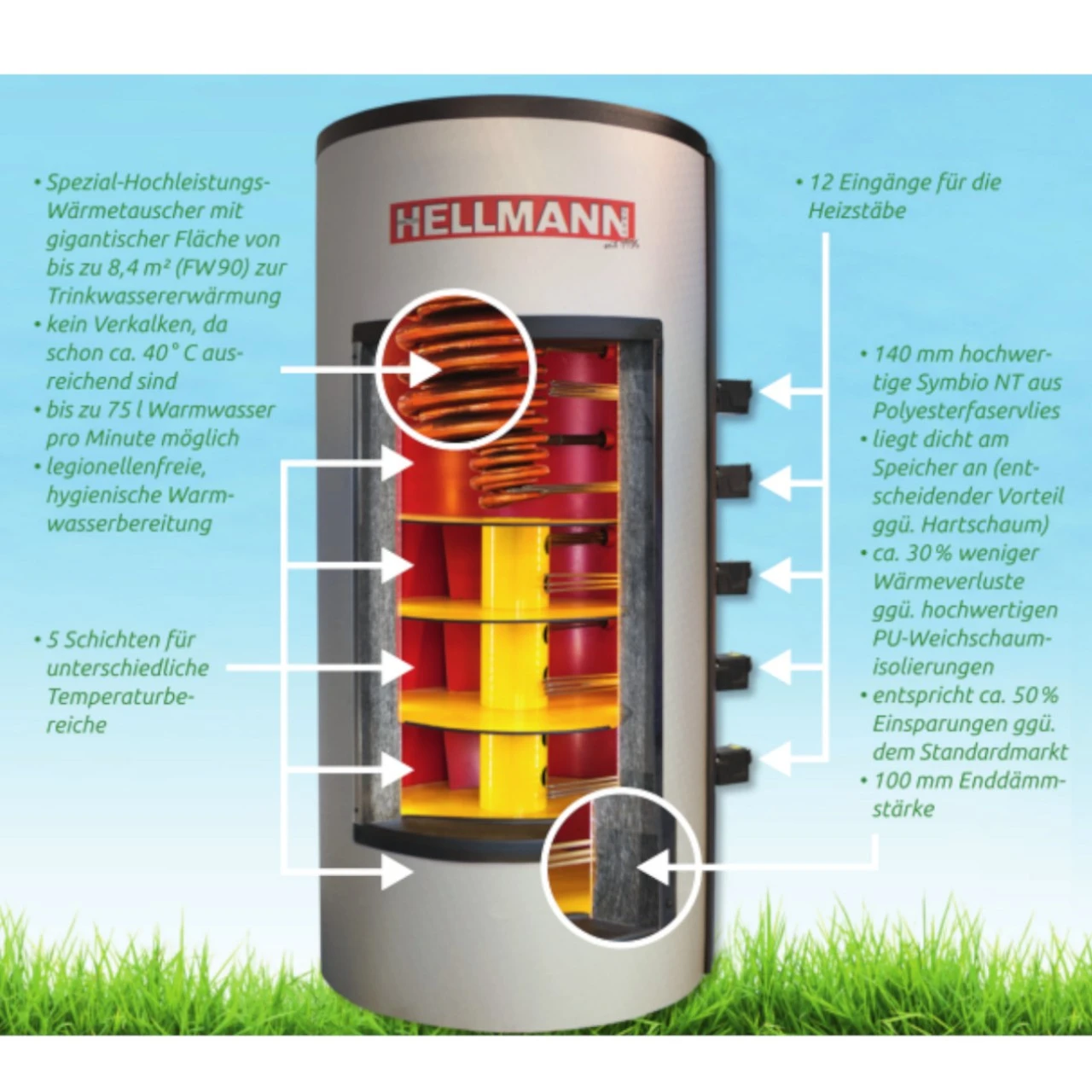

Hoch effektives Schichtsystem zur optimalen Einschichtung von Heizsystemen. Aufgeteilt in 5 Zonen als Weiterentwicklung zu den FSK Pufferspeichern mit Twin-Arrange II Plus. Durch den Einsatz der Schichtbleche entstehen 5 Wärmezonen.

Die Durchmischung des Puffers wird optimal durch den Einsatz der Schichtplatten und Düsenrohres in der Mitte verhindert. Wichtig bei Wärmequellen mit hohen Durchflussgeschwindigkeiten z.B. Wärmepumpen.

Sehr gut verwendbar bei moderner Technik, z.B. mit Wärmepumpen. Da immer genügend Warmwasser zur Verfügung steht, ist dieser auch ideal zur Ergänzung von bestehenden Heizungsanlagen z.B. bei Öl-Heizungen, so muss nicht so hoft nachgeheitzt werden, dadurch resultieren niedrigere Immissionen und weniger Verbrauch / Verschleiß!

Der Speicher ist ausgestattet mit einem Spezial-Hochleistungs-Trinkwasserwärmetauscher aus Kupfer (FW90CU) im oberen heißesten Bereich des Speichers zur Trinkwassererwärmung. Mit gigantischer Fläche von 8,4 m² – durch das übergroße Flächen/Inhaltsverhältnis wird eine optimale Leistung erreicht, wie sie bei Wärmepumpen zur Warmwasserbereitung benötigt wird. Endlos Warmwasser ab ca. 40 °C Puffertemperatur. (bis zu 75L Warmwasser pro Minute, bei nur ca. 8 Liter Inhalt)

Kupfer-Tauscher ist hergestellt aus Rippen-Lamellenrohr zur optimalen Erwärmung des Warmwassers. Das Verhältnis Fläche/Inhalt ist extrem groß, dadurch ist eine wesentlich schnellere Erwärmung des Warmwassers möglich – die Leistung von den Edelstahlwellrohrspeichern wird bei weitem übertroffen. Vor allem bei niedrigeren Puffertemperaturen ist der Kupfer-Wärmetauscher von großem Vorteil!

Highlight Einsatz mit Wärmepumpe: Der FW90 ist absolut geeignet zur Warmwasser-Erzeugung ab ca. 40°C Puffertemperatur. Das haben ausführliche Tests unserer Kunden in der Praxis bewiesen! Fast unmöglich für einen Wellrohrspeicher! Daher fertigen wir dieses System ganz bewusst nicht.

Fühlerpositionierung frei wählbar mittels Fühlerleiste, dadurch weniger Durchbrüche in der Isolierung, wodurch der Wärmeverlust erheblich reduziert wird. Denn Durchbrüche in der Isolierung beeinflußen die Stillstands Verluste maßgeblich!

Fazit: Der WH-FSK-WP ist die beste Wahl, wenn man zum günstigen Preis einen Hygiene-Schichten-Speicher auf den neuesten Stand der Technik haben möchte!

Technische Daten:

Nennvolumen: 500, 650, 800 oder 1000 Liter

Beschichtung: innen roh außen grundiert (rotbraun)

Kupfer Trinkwasser Wärmetauscher: 8,4 m² ca. 8 liter Inhalt, 75 ltr./min (4500 ltr./Std.)

Betriebsdruck: 3 bar

Betriebsdruck Durchlauferhitzer: 16 bar

Betriebstemperatur: 0 ~ +95°C

Medium: Heizungswasser und Brauchwasser

Maße 500 Liter:

Maße ohne Isolierung: Höhe: 184,7 cm x Durchmesser: 60 cm

Maße mit Isolierung: Höhe: 189 cm x Durchmesser: 80 cm

Gewicht: 150 kg

Maße 650 Liter:

Maße ohne Isolierung: Höhe: 159,6 cm x Durchmesser: 75 cm

Maße mit Isolierung: Höhe: 170 cm x Durchmesser: 95 cm

Gewicht: 185 kg

Maße 800 Liter:

Maße ohne Isolierung: Höhe: 192,1 cm x Durchmesser: 75 cm

Maße mit Isolierung: Höhe: 197 cm x Durchmesser: 95 cm

Gewicht: 215 kg

Maße 1000 Liter:

Maße ohne Isolierung: Höhe: 204 cm x Durchmesser: 79 cm

Maße mit Isolierung: Höhe: 211,3 cm x Durchmesser: 99 cm

Gewicht: 265 kg

Anschlüsse:

8 x 1″ – Anschlüsse (auch lieferbar mit 1 1/2“)

2 x 1 1/4″ – Warm- und Kaltwasser im Flanschdeckel

1 x 1 1/2″ – Anschluss zum optionalen Nachheizen mit Elektropatrone

1 x 1/2″ Entlüftung

PED – PolyEcoDesign Isolierung:

– ca. 30% weniger wärmeverlust als die Standard Vlies Isolierung

– Energieeffizienzklasse: C

– Warmhalteverlust: 149 W

– ca. 100 mm Isolationsschicht

PolyEcoDesign Isolierung / Speicherwärmedämmung (optional gegen Aufpreis erhältlich):

– ca. 30% weniger Wärmeverlust als die Standard PED Isolierung

– Energieeffizienzklasse: B

– Warmhalteverlust: 74 W

PolyEcoDesign Isolierung ist unsere innovative Speicherwärmedämmung, die eine hervorragende Symbiose aus Wirtschaftlichkeit und Umweltverträglichkeit erzielt.

Um dieses Ergebnis erreichen zu können, haben wir die verschiedenen – auf dem Markt verfügbaren – Dämmstoffe analysiert, das Beste im Bereich Qualität, Umweltfreundlichkeit und Preis ausgewählt und optimal kombiniert. Mit dem Einsatz dieses Dämmstoffes können wir die Stillstandsverluste um rund 50% gegenüber herkömmlichen Standardisolierungen senken.

Zukunftsweisende Eigenschaften

Diese sehr guten Eigenschaften sind zukunftsweisend und reichen nach dem heutigen Stand aus. Zum Vergleich: Eine gute PU-Isolierung mit ca. 100 mm Isolationsschicht – die von uns seit rund 5 Jahren eingesetzt wird. Zu beachten ist hier, dass der übliche Markt-Standard bei einer Isolationsstärke von etwa 50 bis 80 mm liegt.

Umweltfreundlich

PolyEcoDesign hat darüber hinaus gute ästhetische Eigenschaften und ist sehr montagefreundlich. Durch eine stabile Polystyrol-Aussenhaut in Verbindung mit einer variablen Klemmschiene (Hakenleiste) kann die Montage meist durch eine Person durchgeführt werden.

Das verwendete Faservlies wird aus Polyester hergestellt, der fast ausschließlich aus recyceltem Rohstoff besteht und somit einen wichtigen Beitrag zum Schutz der Umwelt leistet. Die Polystyrol-Aussenhaut ist eine Thermoplast und somit sogar zu 100% wiederverwendbar!
