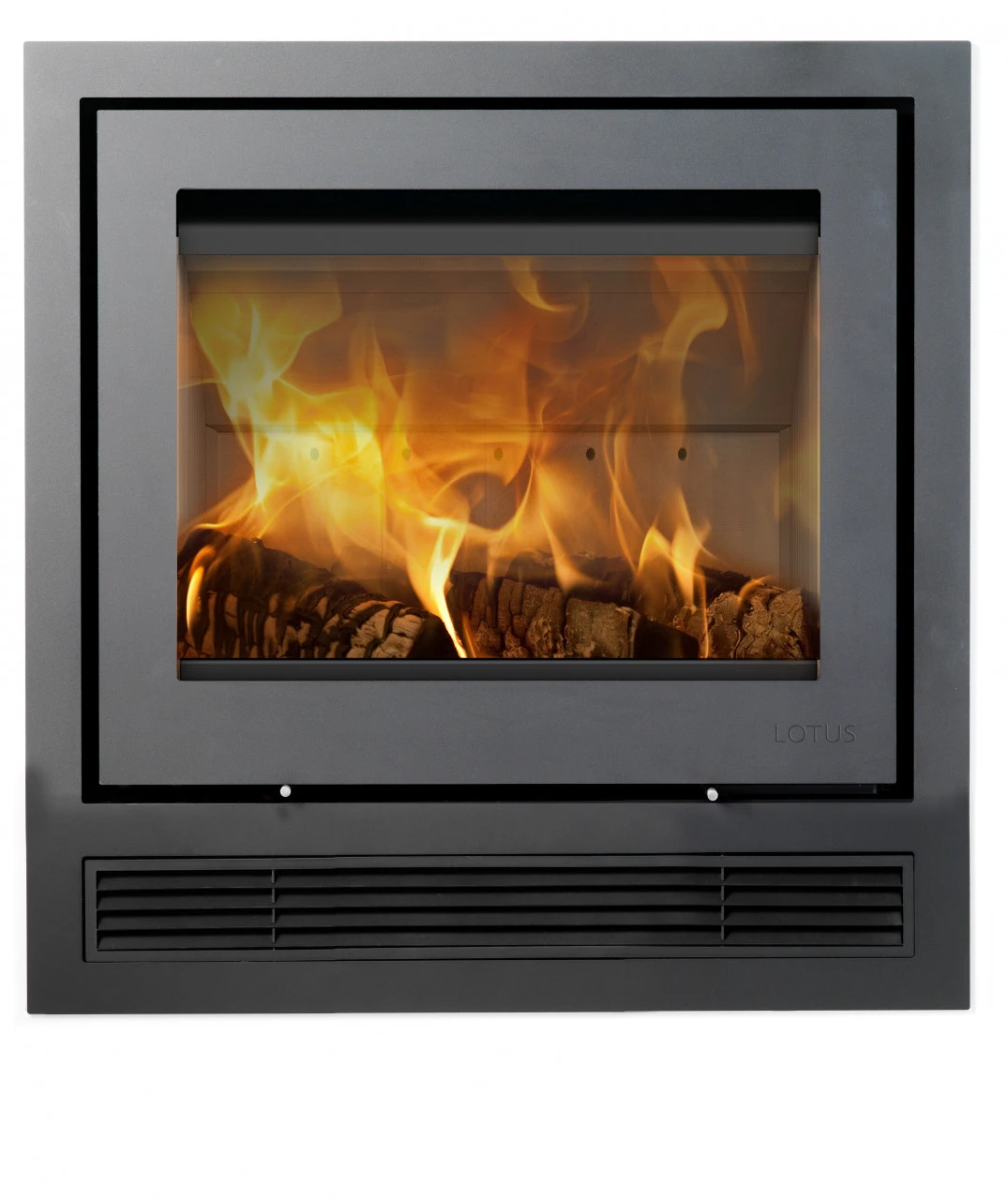

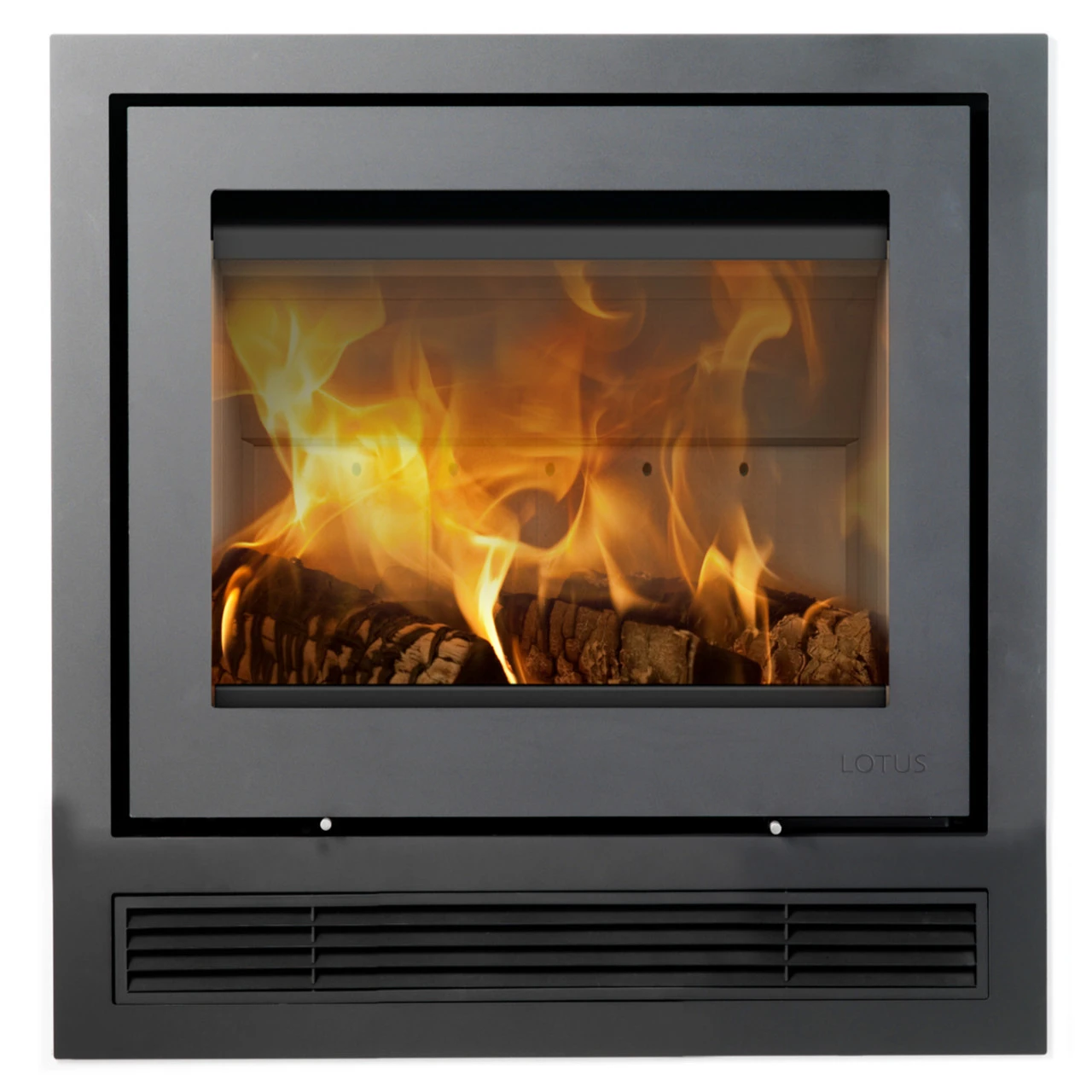

H570 Air Einbau-Kaminkassette 6kW Mit Ventilator

Produktinformationen „H570 Air Einbau-Kaminkassette 6kW mit Ventilator“

Wärme und Gemütlichkeit im ganzen Haus

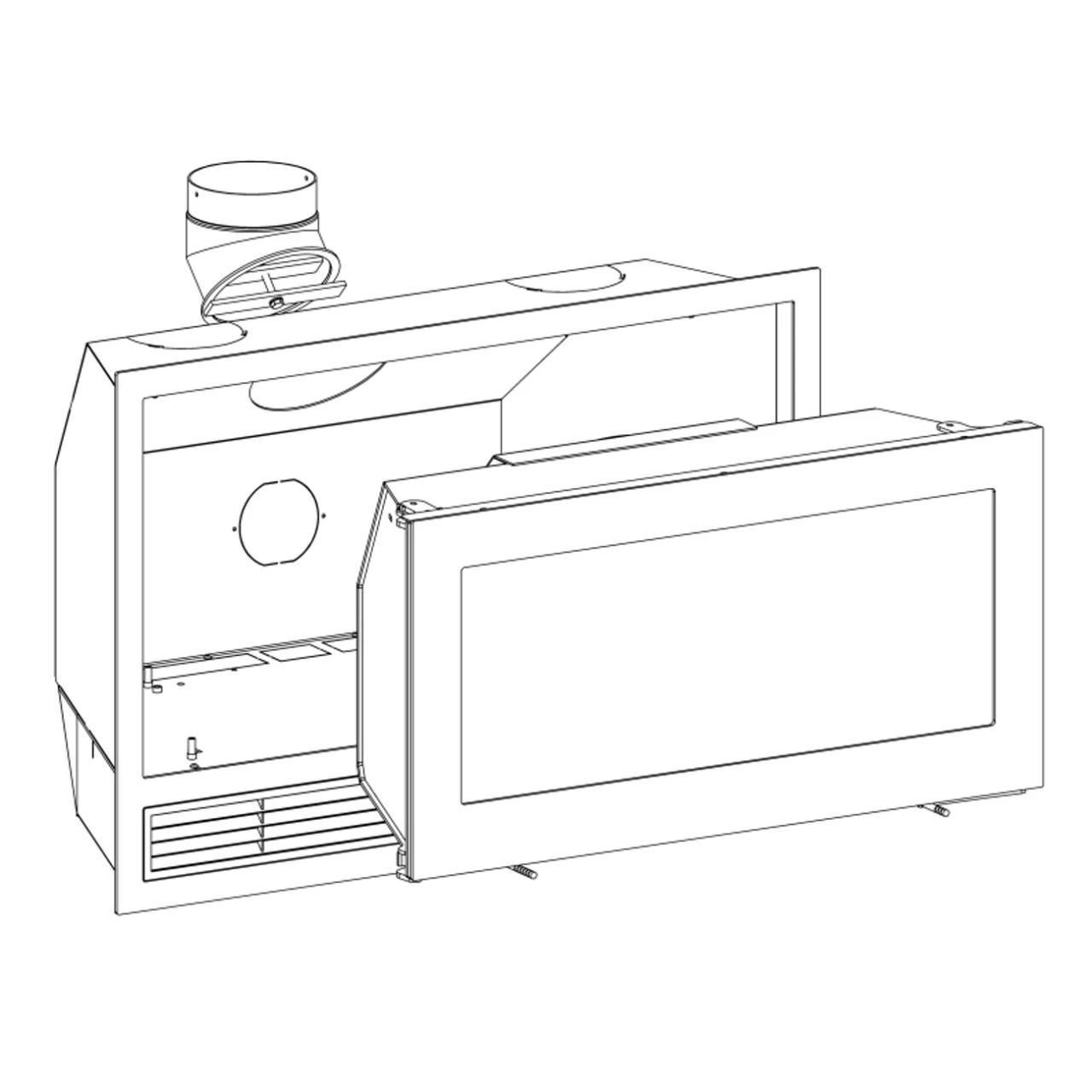

Die Lotus-Kamineinsätze mit eingebautem Ventilator – das Air-Modell – ermöglichen die Verteilung der Wärme in mehrere Zimmer. Kalte Raumluft wird durch das Gitter unter der Tür angesaugt und erwärmt. Die warme Luft wird über das Gitter über der Tür abgegeben oder über Rohre in andere Zimmer geleitet. Der Ventilator lässt sich stufenlos bis auf 300 m3 Luft pro Stunde einstellen. So haben Sie es im ganzen Haus schön warm. Die folgenden Modelle sind mit Ventilator erhältlich: H470, H570, H470 W und H570 W. Diese werden mit schwarzer oder grauer Stahlfront geliefert. Alle Lotus-Kamineinsätze werden mit dem Öffnungsgriff auf der rechten Seite geliefert, und die Scharniere sind standardmäßig links montiert. Optional kann die Kaminkassette ohne Aufpreis auch spiegelverkehrt geliefert werden, sofern dies bei der Bestellung angegeben wird.

Stahl



Für Lotus Kamine wird ausschließlich kaltgewalzter Qualitätsstahl verwendet. Bevor der Ofen lackiert wird, wird er mit kleinen Stahlkugeln „bombardiert“. Hierdurch wird der Stahl vor dem Lackieren vollständig gereinigt. Hierfür wird ein besonderer, hitzebeständiger Lack verwendet, der sich der wärmebedingten Ausdehnung des Ofenstahls anpasst. Bei Stahlöfen können Sie zwischen einer schwarzen oder grauen Oberfläche wählen.

Technische Daten

Modell: Lotus H570 Air Einbau-Kaminkassette 6kW mit Ventilator und optionaler ext Luftzufuhr

Nennwärmeleistung: 6,0 kW

Wärmeleistungsbereich: 3 bis 9 kW

Raumheizvermögen: 40 – 140 m²

Farbe: lackierter Stahl in Schwarz oder Grau (bitte wählen Sie)

Maße: Höhe: 78,9 cm x Breite: 75,6 cm x Tiefe: 44,0 cm

Maße der Glasscheibe: Höhe: 43,6 cm x Breite: 56,5 cm

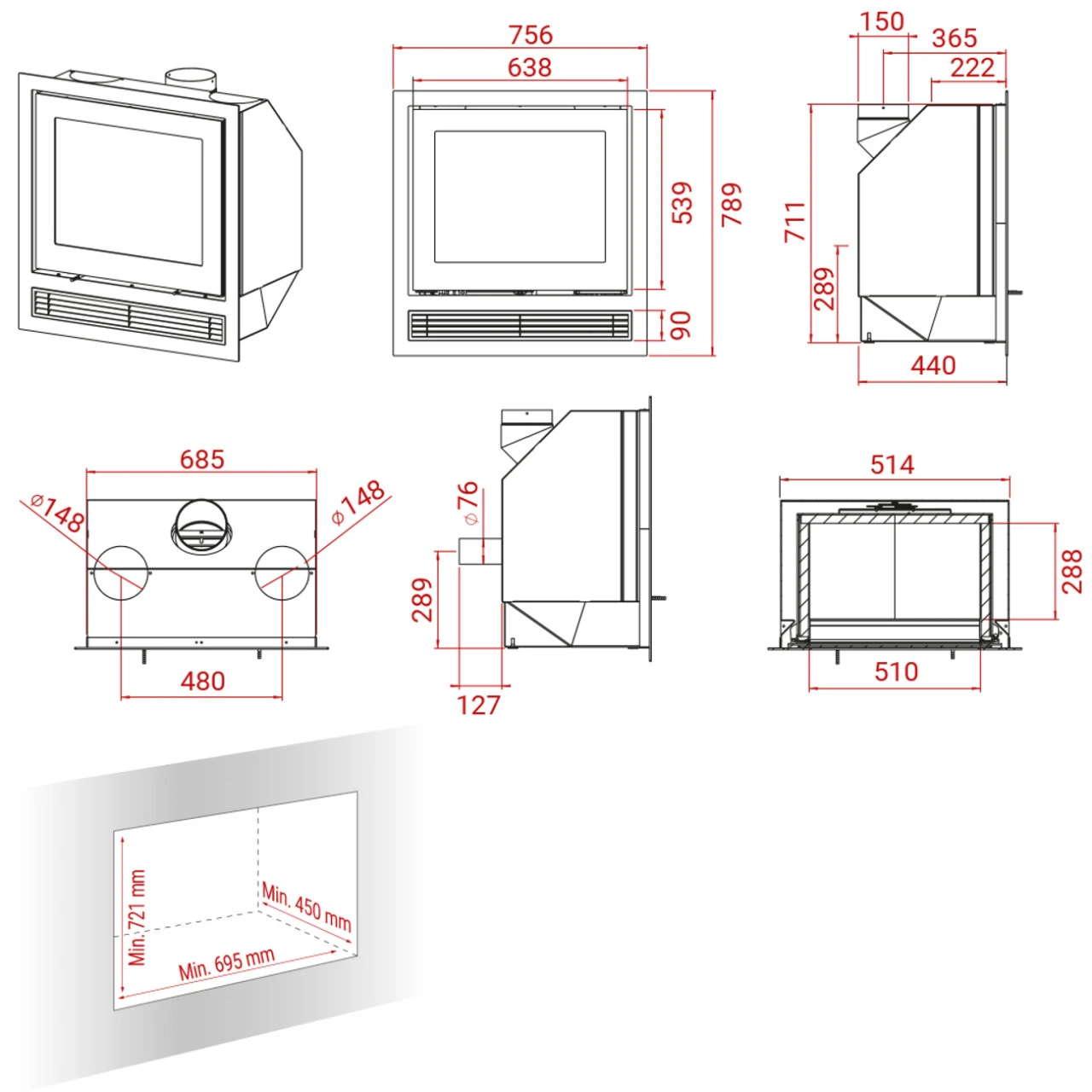

Weitere Maße finden Sie in der Bildergalerie

Gewicht: 124 kg

Durchmesser Rauchrohr-Anschluss: 150 mm

Position Rauchrohr-Anschluss: Oben/Hinten (siehe Maßzeichnung)

Anschluss externe Luftzufuhr: Optionales Zubehör gegen Aufpreis erhältlich

Durchmesser externe Luftzufuhr: 80 mm (76 mm)

Position Anschluss Externe Luftzufuhr: unten oder hinten

Anschluss für Konvektionsluft: 2 Stück – Optionales Zubehör gegen Aufpreis erhältlich

Durchmesser Konvektionsstutzen: 150 mm (148 mm)

Max. Scheitholzlänge: 30 cm

Brennstoff: Scheitholz

Stündlicher Abbrand: 1,8 kg/h

Ausstattung:

Scheibenspülung – Klare Sicht auf das Feuer – Luftstrom vor der Glasscheibe, dadurch wird die Verschmutzung der Scheibe minimiert

Anschluss für Externe Luftzufuhr – Optional bestellbar – Mit der Externen Luftzufuhr können Sie den Ofen mit Luft aus einem Nebenraum oder von außen beheizen. Dies wirkt sich positiv auf das Raumklima aus, da kein Sauerstoff aus dem Raum verbrannt wird. Der Anschluss für die Externe Luftzufuhr ermöglicht auch einen Anschluss einer elektronischen Verbrennungsluft Regelung

1-Regler Steuerung – Die gesamte Luftzufuhr des Ofens wir über ein Regler einfach gesteuert

24 Stunden Betrieb möglich

Rostlose Verbrennung: Holzglut liegt direkt auf dem Boden des Brennraumes. Durch die Innovative Verbrennungsluft wird die Glut hocherhitzt und führt so zu einer fast vollständigen Holzverbrennung. Somit entfällt das Lästige entleeren des Aschekastens

Brennraum Auskleidung: Vermiculite

Automatische Verbrennungsluftregelung: Nein

Luftströme: Primärluft und Sekundärluft

Umrahmrung / Blendrahmen

Ventilator zur Warmluft-Verteilung im Raum und/oder in zwei Nebenräume

– Betriebspannung: 230V 50/60 Hz

– Leistung: 45 kW

– Air-Flow: 315 m³/h

Optional wählbar:

Türanschlag Rechts (Standard Links)

Korpusfarbe: schwarz oder grau

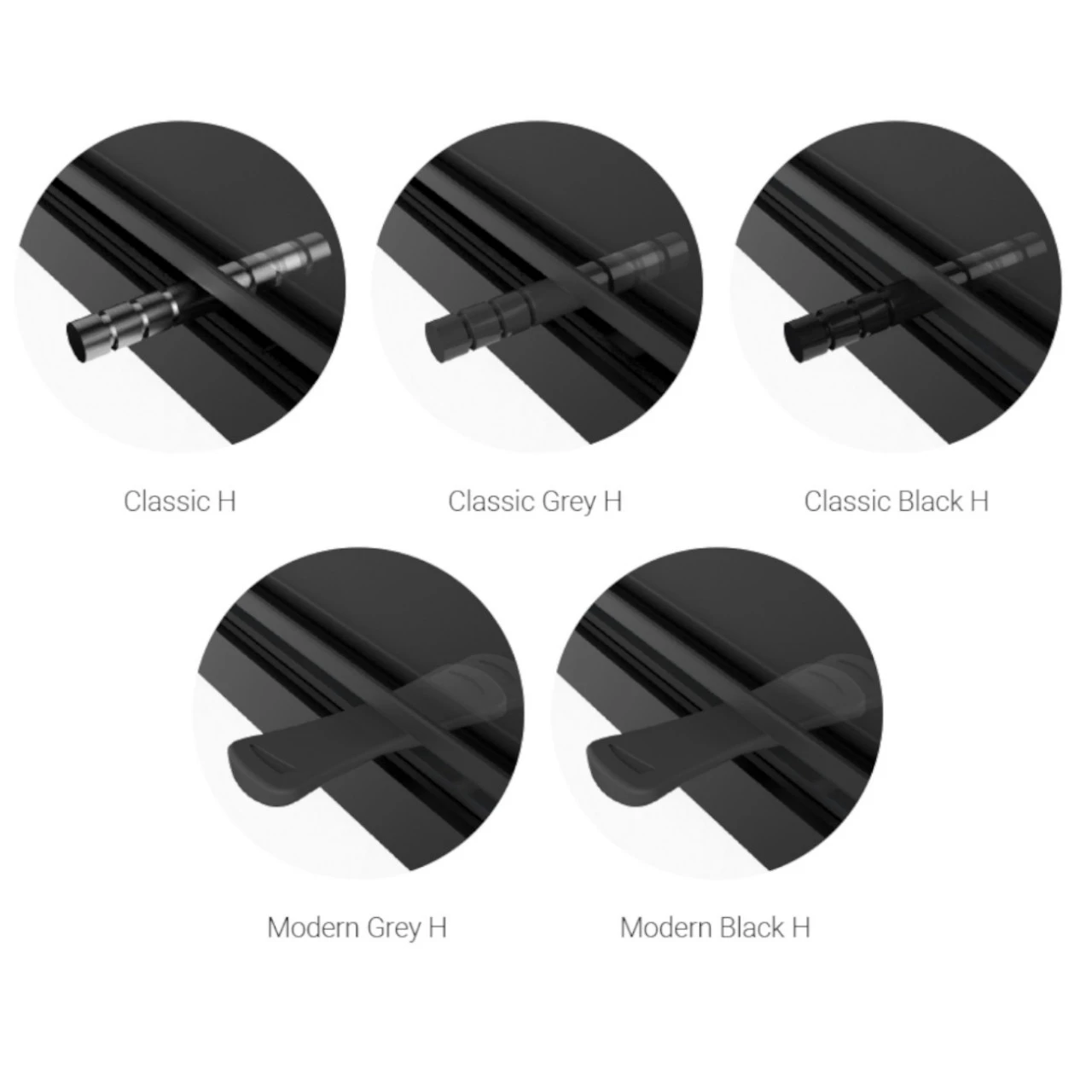

5 verschiedene Griffvarianten (siehe Bilder)

H305 Verbrennungsluftstutzen gerade hinten

H306 Verbrennungsluftstutzen hinten und 90° nach unten

H497 Konvektionsstutzen Ø150 mm

Daten für den Schornsteinfeger:

Bauart A1 – selbstschließende Feuerraumtür (mehrfache Belegung des Schornsteins): Ja

Bundesimmissionsschutzverordnung (BImSchV): 1. Stufe, 2. Stufe, §15a B-VG (Österreich): Ja, VKF-Schweiz: Ja

CE Zeichen: Ja

Wirkungsgrad (Energieeffizienz): 84 %

Staub im Rauchgas (bei 13% O2): 18 mg/Nm³

CO-Emission (bei 13% O2): 1125 mg/m³

Abgastemperatur: 262°C

Abgasmassenstrom: 5,3 g/s

Erforderlicher Druck bei Nennwärmeleistung (Mindestförderdruck): 12 Pa

Hinweis: Bitte sprechen Sie vor dem Kauf mit Ihrem zuständigen Schornsteinfegermeister. Lassen Sie Ihren Schornstein vor dem Einbau der Feuerstelle auf Verwendbarkeit prüfen. Beachten Sie außerdem die Bedienungsanleitungen und die Sicherheitsabstände (siehe Downloadbereich).

Dekorationsartikel und Rauchrohre gehören nicht zum Leistungsumfang
