Frischwasser Schichten Kombispeicher FSK0

Produktinformationen „Frischwasser Schichten Kombispeicher FSK0“

Der Hygiene-Schichten Kombispeicher FSK0-Classic speichert und verteilt Heizungswasser bei gleichzeitiger hygienischer Warmwasserbereitung. Er ist geeignet für alle Anwendungen ohne Solar-Wärmetauscher zur optimalen Energieausbeute in Kombination mit verschiedensten Energiequellen, wie Öl, Gas, Pellets, Holz, BHKW.

Sehr gut verwendbar bei moderner Technik, z.B. mit Wärmepumpen oder mit Solar (bei den Modell FSK1 Basic). Da immer genügend Warmwasser zur Verfügung steht, ist dieser auch ideal zur Ergänzung von bestehenden Heizungsanlagen z.B. bei Öl-Heizungen, so muss nicht so hoft nachgeheitzt werden, dadurch resultieren niedrigere Immissionen und weniger Verbrauch / Verschleiß!

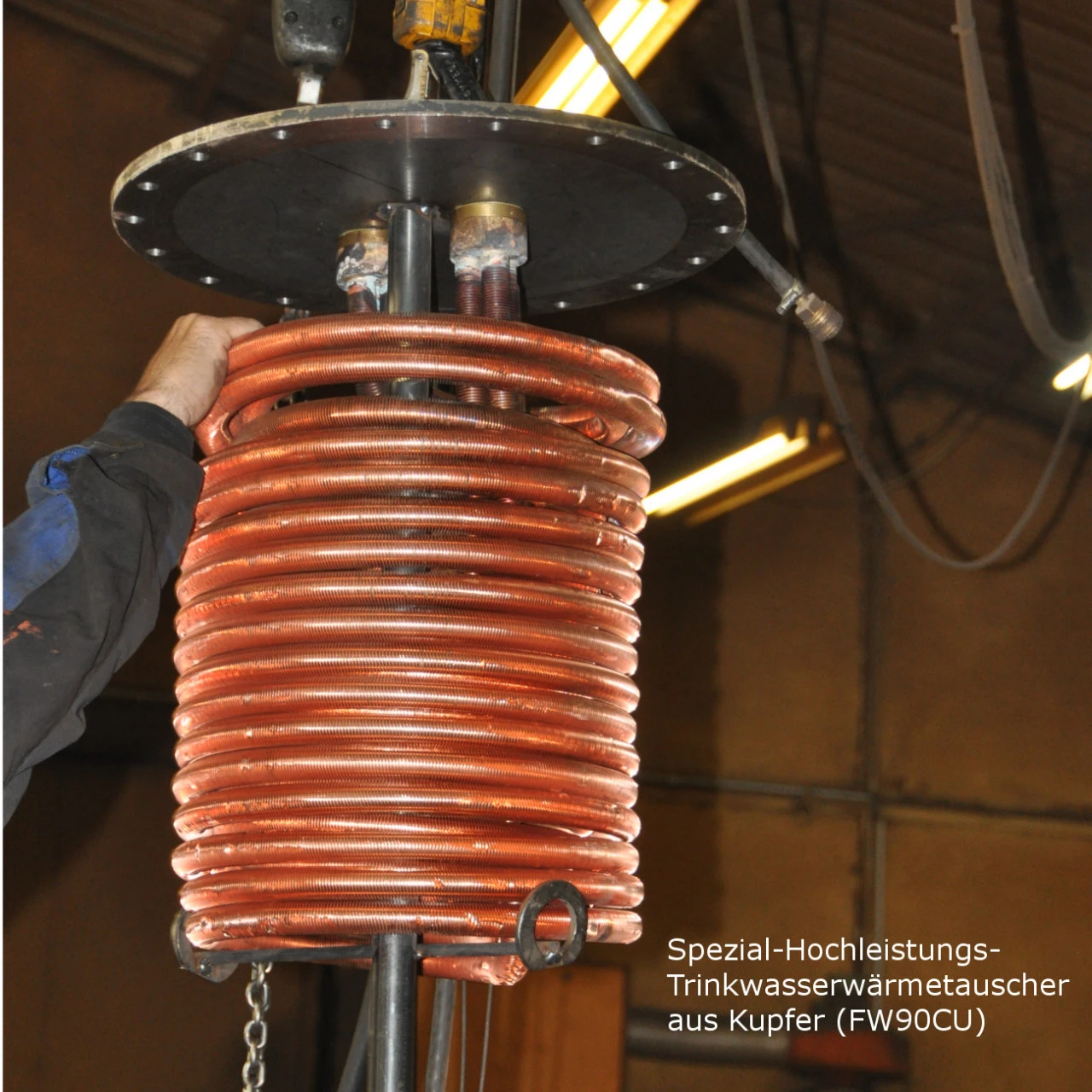

Der Speicher ist ausgestattet mit einem Spezial-Hochleistungs-Trinkwasserwärmetauscher aus Kupfer (FW60CU oder FW90CU) im oberen heißesten Bereich des Speichers zur Trinkwassererwärmung. Der CU-Tauscher ist hergestellt aus Rippen-Lamellenrohr zur optimalen Erwärmung des Warmwassers. Das Verhältnis Fläche/Inhalt ist extrem groß, dadurch ist eine wesentlich schnellere Erwärmung des Warmwassers möglich – die Leistung von den Edelstahlwellrohrspeichern wird bei weitem übertroffen. Vor allem bei niedrigeren Puffertemperaturen ist der Kupfer-Wärmetauscher von großem Vorteil!

Highlight-Einsatz mit Wärmepumpe: Bei Einsatz des FW60 CU-Wärmetauschers ist der Hygienespeicher absolut geeignet zur Warmwassererzeugung ab ca. 45°C Puffertemperatur! Edelstahlwellrohrspeicher benötigen eine Puffertemperatur von ca. 55° daher vertreiben wir dieses System bewusst nicht!

Mit dem FW90CU Wärmetauscher, mit einer gigantischer Fläche von 8,4 m² (entspricht ca. 23m² Edelstahlwellrohr), wird endlos Warmwasser ab ca. 40 °C erzeugt. Durch das übergroße Flächen/Inhaltsverhältnis wird eine optimale Leistung erreicht, wie sie bei Wärmepumpen zur Warmwasserbereitung benötigt wird. Bis zu 75 l Warmwasser pro Minute, bei nur ca. 8 Liter Inhalt.

Highlight Einsatz mit Wärmepumpe: Der Kupfer-Wärmetauscher ist absolut geeignet zur Warmwasser-Erzeugung bei geringen Pufferspeichertemperaturen. Das haben ausführliche Tests unserer Kunden in der Praxis bewiesen! Fast unmöglich für einen Wellrohrspeicher! Daher fertigen wir dieses System ganz bewusst nicht.

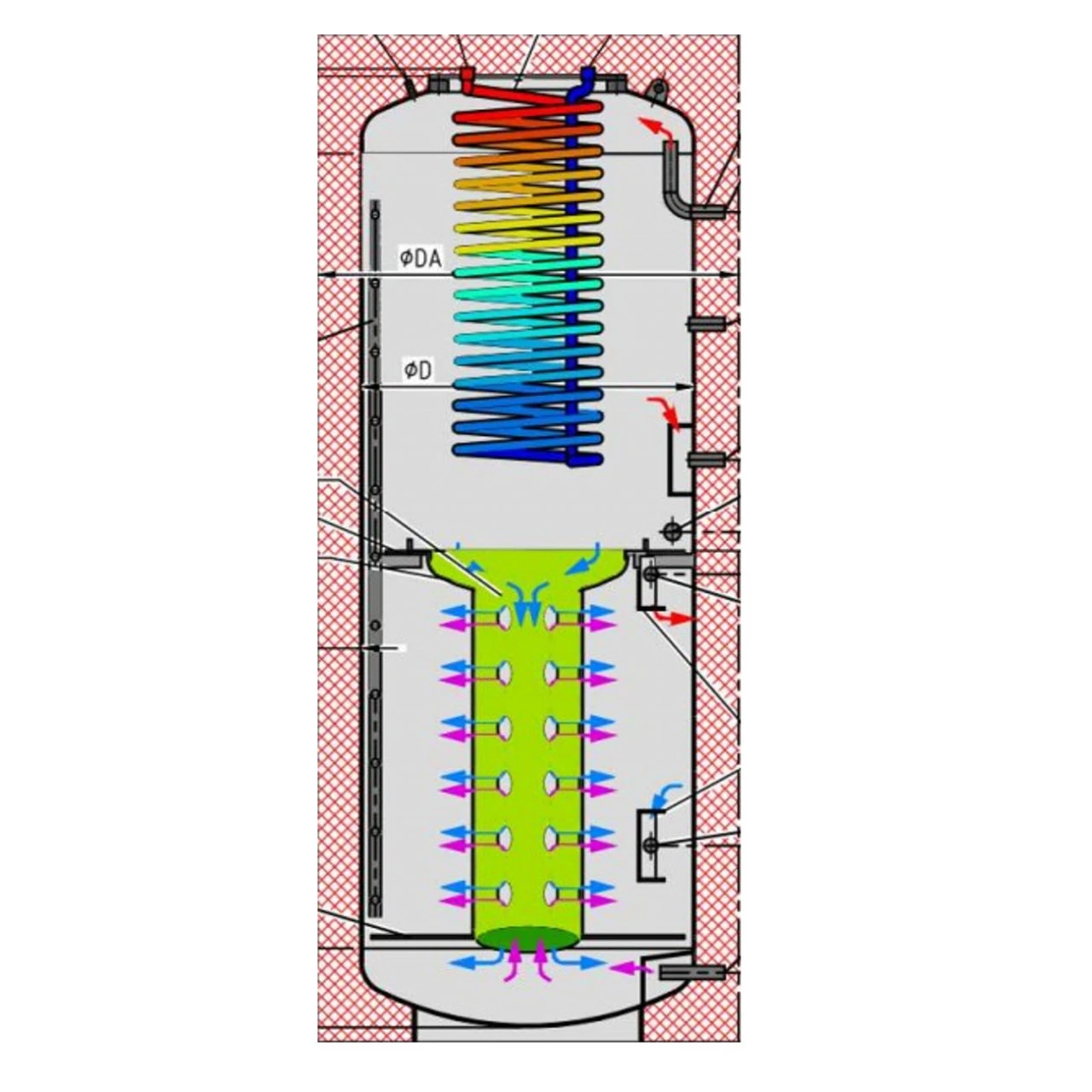

Speicher mit Twin-Arrange Schichtrohr zur perfekten Schichtung. Ein- und Ausgänge wurden versehen mit Schichtrohr und Schichtumlenkblechen, um die Schichtung beim Beladen und bei der Entnahme des Speichers zu optimieren.

Rückgeleitetes Wasser aus dem Heizungskreislauf gelangt in die spezielle Beruhigungszone des TWIN-ARRANGE-Schichtrohrs und fließt in die darin befindlichen Öffnungen (wird durch großes Schichtblech oberhalb des unteren Klöpperbodens geleitet). Das Wasser wird dadurch in die jeweiligen Zonen des Speichers eingeschichtet.

Fühlerpositionierung frei wählbar mittels Fühlerleiste, dadurch weniger Durchbrüche in der Isolierung, wodurch der Wärmeverlust erheblich reduziert wird. Denn Durchbrüche in der Isolierung beeinflussen die Stillstands Verluste maßgeblich!

Fazit: Der FSK0 ist die beste Wahl, wenn man zum günstigen Preis einen Hygiene-Schichten-Speicher auf den neuesten Stand der Technik haben möchte!

Technische Daten:

Nennvolumen: 500, 650, 800, 1000 Liter

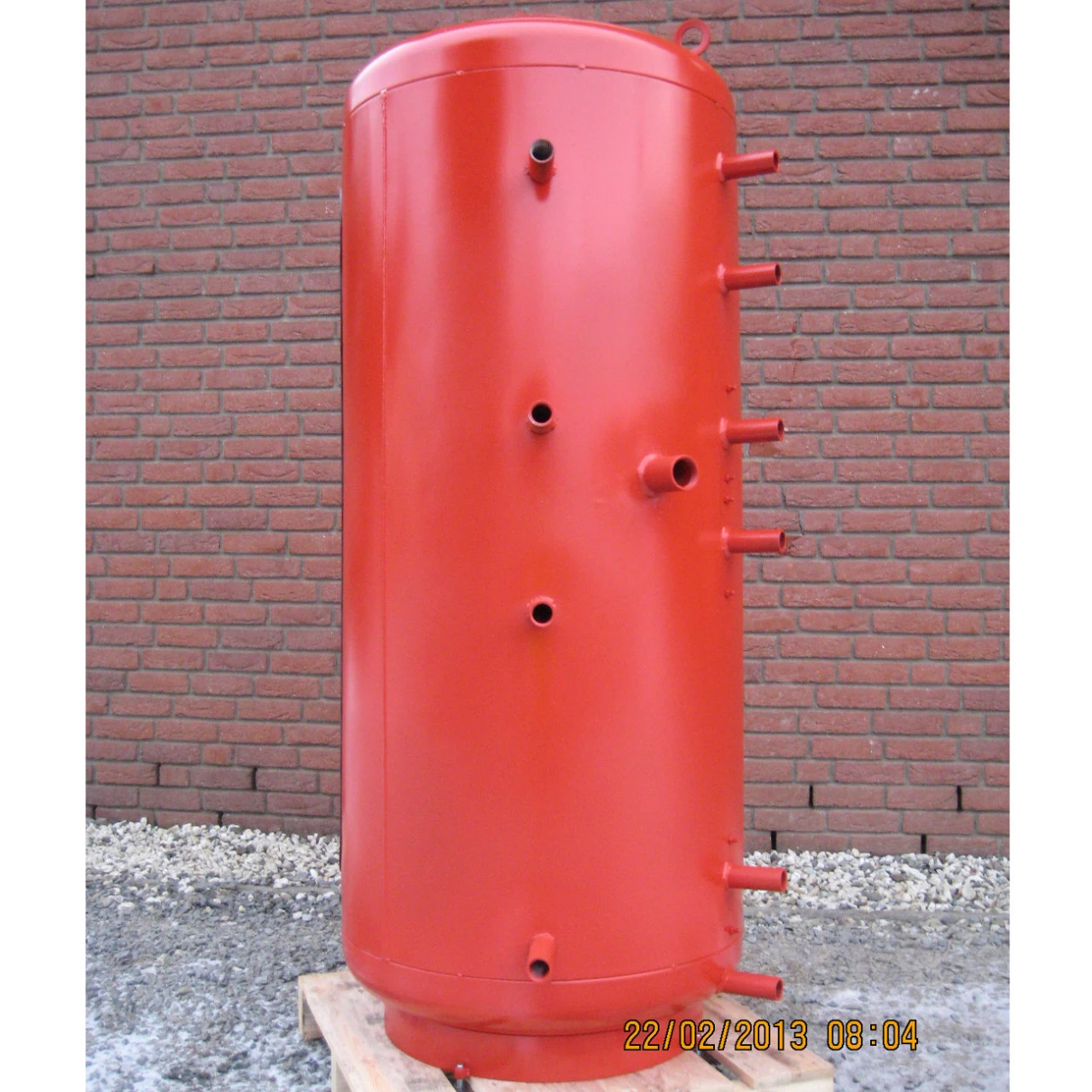

Beschichtung: innen roh außen grundiert (rotbraun)

Kupfer Trinkwasser Wärmetauscher: FW60CU mit 4,75 m², ca. 4 Liter Inhalt, 45 ltr./ Min (2700 ltr./Std.) oder FW90CU mit 8,4 m², ca. 8 liter Inhalt, 75 ltr./min (4500 ltr./Std.)

Betriebsdruck: 3 bar

Betriebsdruck Durchlauferhitzer: 16 bar

Betriebstemperatur: 0 ~ +95°C

Medium: Heizungswasser und Brauchwasser

Maße 500 Liter:

Maße ohne Isolierung: Höhe: 184,7 cm x Durchmesser: 60 cm

Maße mit Isolierung: Höhe: 189 cm x Durchmesser: 80 cm

Gewicht: 175 kg

Maße 650 Liter:

Maße ohne Isolierung: Höhe: 159,6 cm x Durchmesser: 75 cm

Maße mit Isolierung: Höhe: 170,0 cm x Durchmesser: 95 cm

Gewicht: 160 kg

Maße 800 Liter:

Maße ohne Isolierung: Höhe: 192,1 cm x Durchmesser: 75 cm

Maße mit Isolierung: Höhe: 197,0 cm x Durchmesser: 95 cm

Gewicht: 190 kg

Maße 1000 Liter:

Maße ohne Isolierung: Höhe: 204,0 cm x Durchmesser: 79 cm

Maße mit Isolierung: Höhe: 211,3 cm x Durchmesser: 99 cm

Gewicht: 240 kg

Anschlüsse:

8 x 1″ – Anschlüsse (auch lieferbar mit 1 1/2“)

2 x 3/4″ (bei FW60CU) oder 2 x 1 1/4″ (bei FW90CU)  – Warm- und Kaltwasser im Flanschdeckel

1 x 1 1/2″ – Anschluss zum optionalen Nachheizen mit Elektropatrone

1 x 1/2″ Entlüftung

PED Polyurethan-Hartschaum Isolierung:

Dammstärke: 100 mm

Farbe: Silbergrau

Energieeffizienzklasse: C

Warmhalteverlust: 130 W

Abnehmbar

PolyEcoDesign Isolierung / Speicherwärmedämmung (optional gegen Aufpreis erhältlich):

-Abnehmbar

– ca. 30% weniger Wärmeverlust als die Standard PED Isolierung

– Energieeffizienzklasse: B

– Warmhalteverlust: 74 W

PolyEcoDesign Isolierung ist unsere innovative Speicherwärmedämmung, die eine hervorragende Symbiose aus Wirtschaftlichkeit und Umweltverträglichkeit erzielt.

Um dieses Ergebnis erreichen zu können, haben wir die verschiedenen – auf dem Markt verfügbaren – Dämmstoffe analysiert, das Beste im Bereich Qualität, Umweltfreundlichkeit und Preis ausgewählt und optimal kombiniert. Mit dem Einsatz dieses Dämmstoffes können wir die Stillstandsverluste um rund 50% gegenüber herkömmlichen Standardisolierungen senken.

Zukunftsweisende Eigenschaften

Diese sehr guten Eigenschaften sind zukunftsweisend und reichen nach dem heutigen Stand aus. Zum Vergleich: Eine gute PU-Isolierung mit ca. 100 mm Isolationsschicht – die von uns seit rund 5 Jahren eingesetzt wird. Zu beachten ist hier, dass der übliche Markt-Standard bei einer Isolationsstärke von etwa 50 bis 80 mm liegt.

Umweltfreundlich

PolyEcoDesign hat darüber hinaus gute ästhetische Eigenschaften und ist sehr montagefreundlich. Durch eine stabile Polystyrol-Aussenhaut in Verbindung mit einer variablen Klemmschiene (Hakenleiste) kann die Montage meist durch eine Person durchgeführt werden.

Das verwendete Faservlies wird aus Polyester hergestellt, der fast ausschließlich aus recyceltem Rohstoff besteht und somit einen wichtigen Beitrag zum Schutz der Umwelt leistet. Die Polystyrol-Aussenhaut ist eine Thermoplast und somit sogar zu 100% wiederverwendbar!
