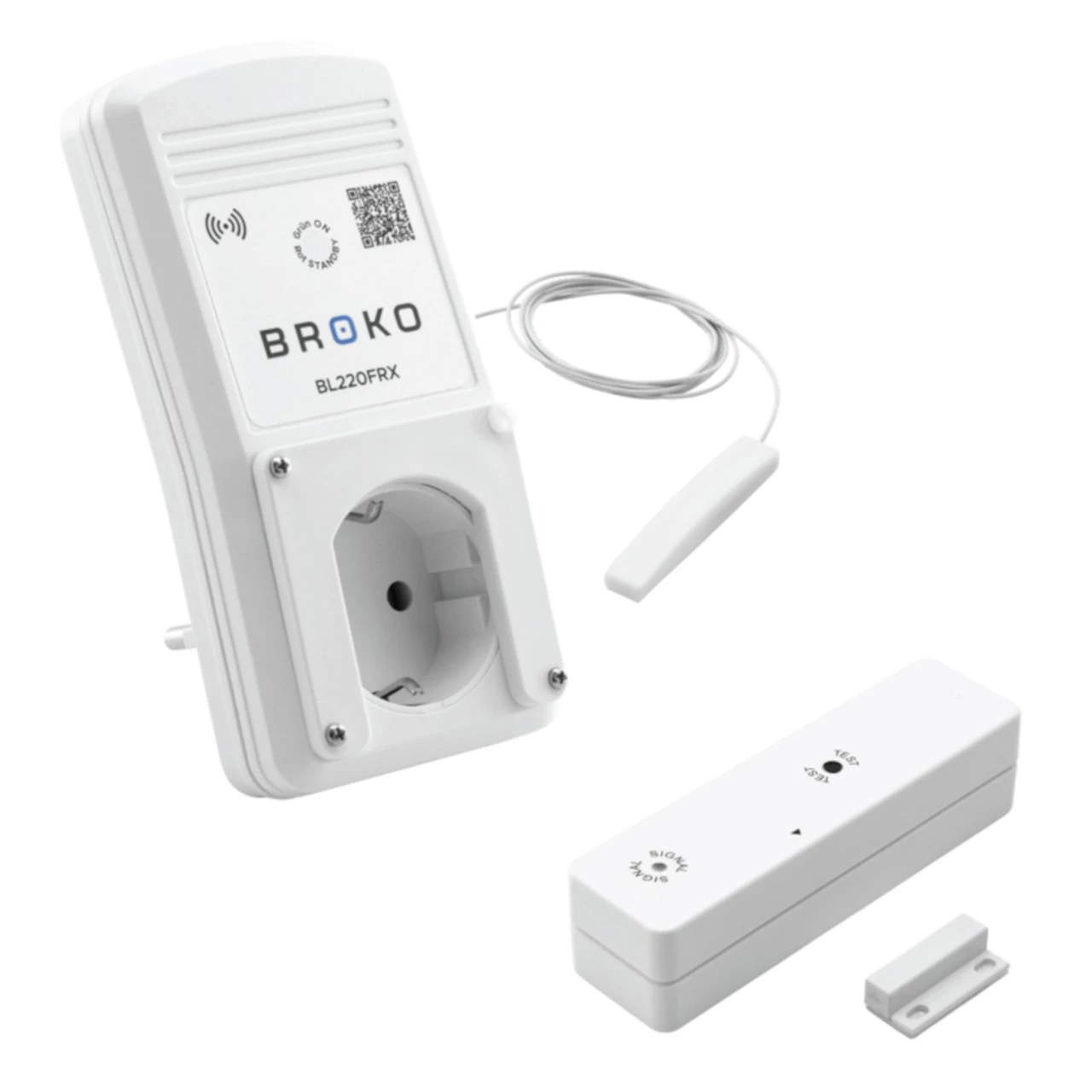

Broko Funk-Abluft-Sicherheitsschalter BL220FA

Produktinformationen „Broko Funk-Abluft-Sicherheitsschalter BL220FA“

Anwendungsbereich

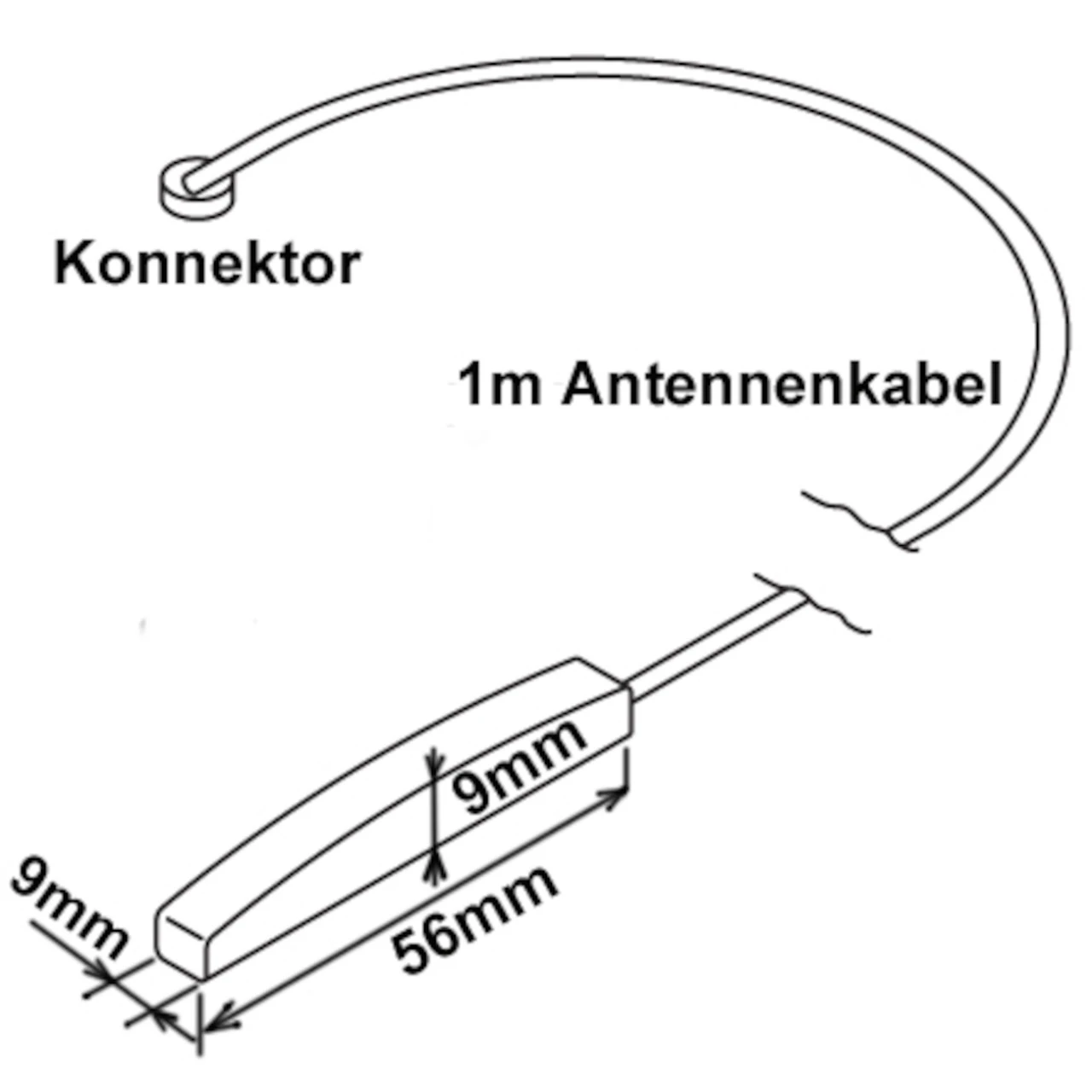

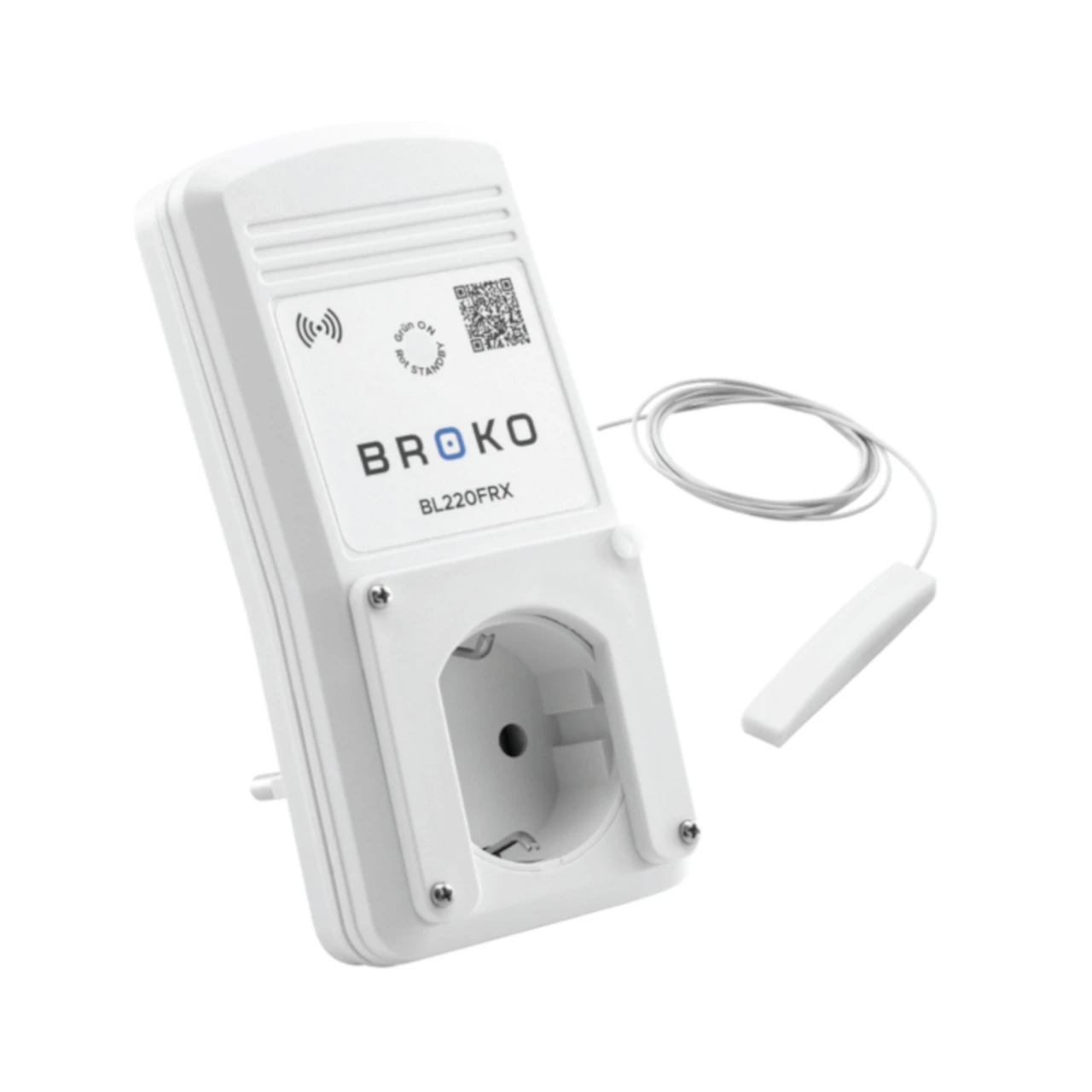

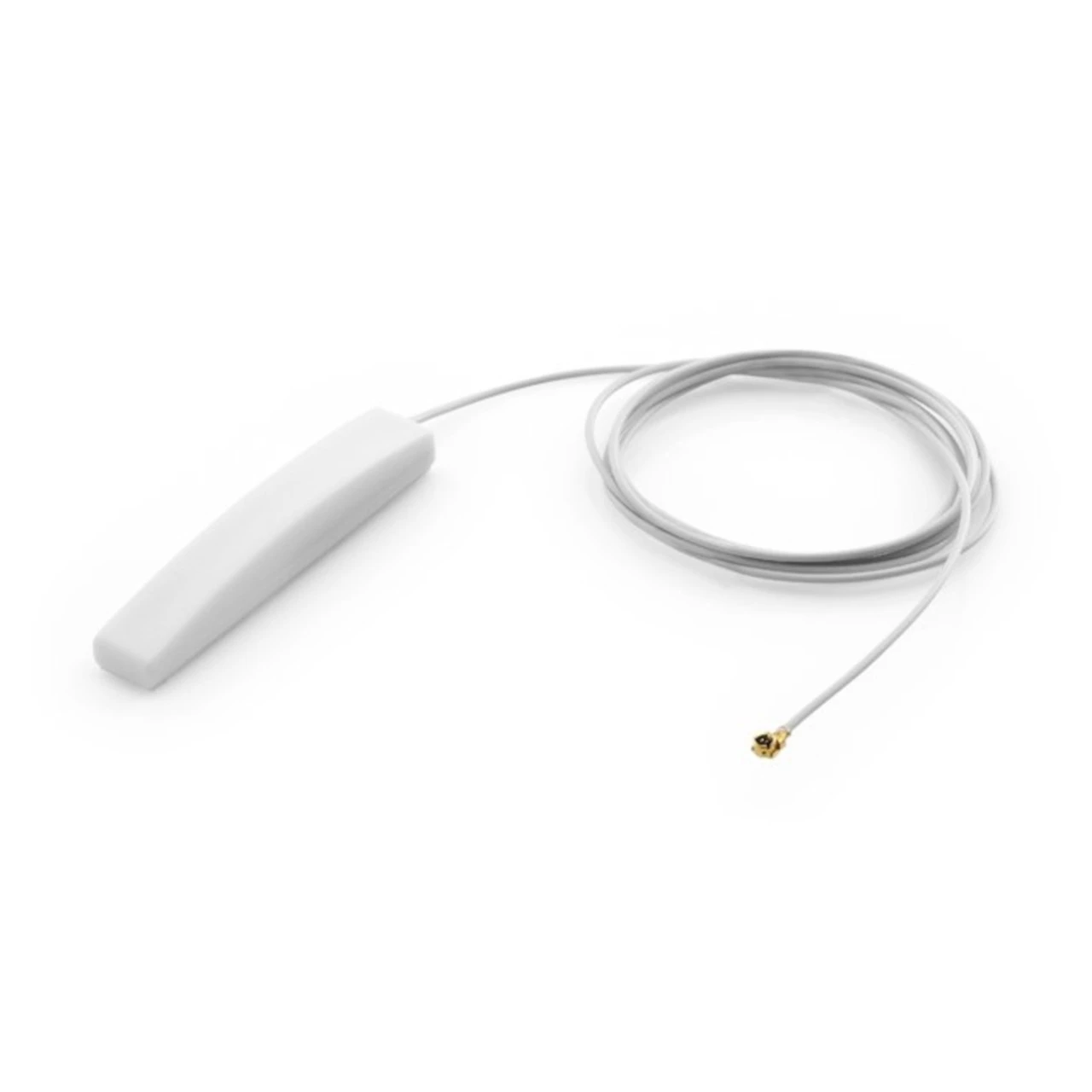

Abluftanlagen (Dunstabzugshauben, Wohnraumlüftungen, Ventilatoren, etc. mit einer max. Leistungsaufnahme von 1150W), die mit einem Schukostecker am Hausnetz angeschlossen sind und bei denen der Funkschalter (Empfänger) mit einer Metallverkleidung abgedeckt ist (wie es z.B. bei sog. Inselhauben der Fall ist.) Die externe Antenne des Funk-Schalters (Empfänger) muss dabei mit ca 10 cm Abstand ohne Kontakt zur Metallabdeckung, z.B. an der Decke befestigt werden.

Funktionsprinzip

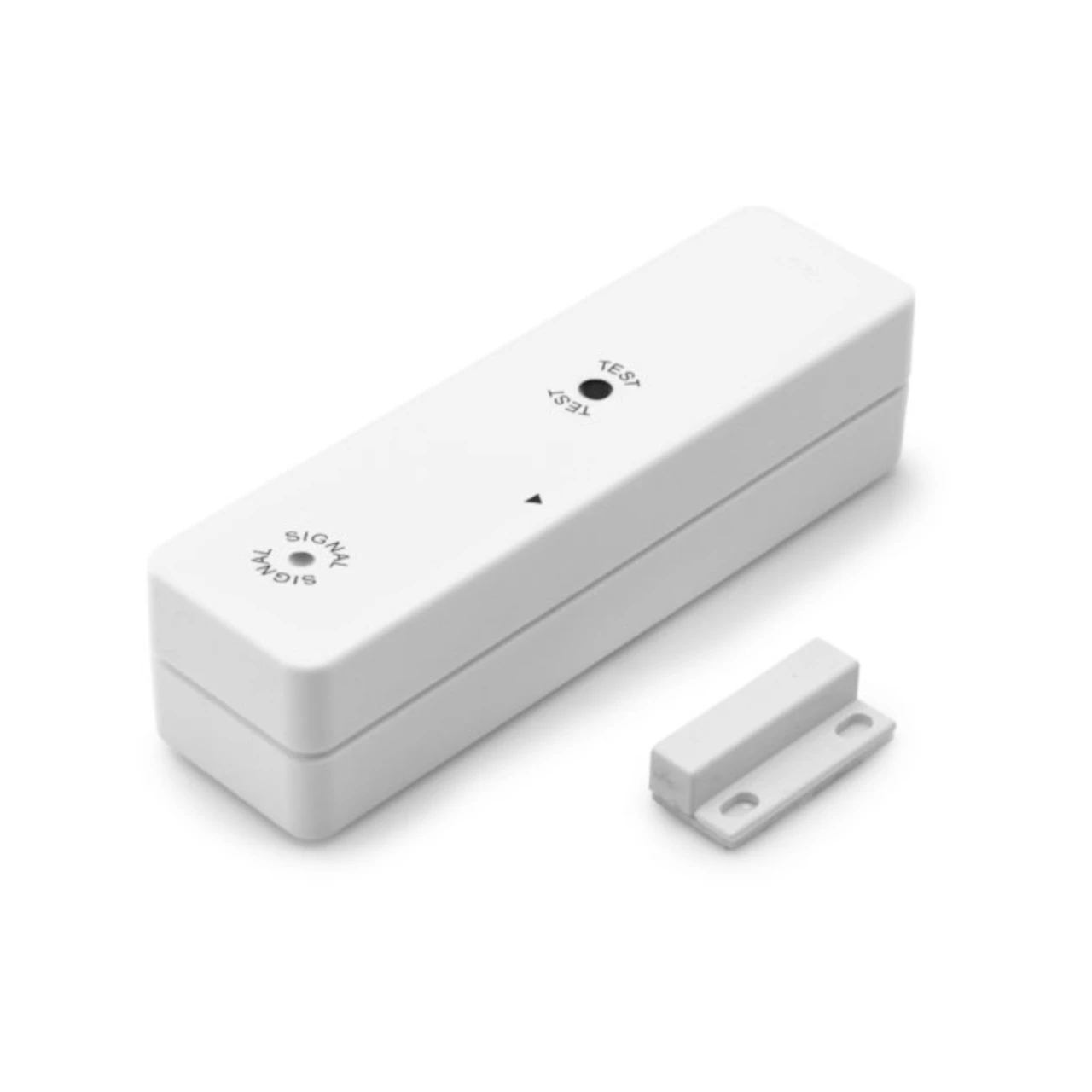

Der Magnetkontaktschalter am Fenster (Funk-Sender BL220FTX) überwacht die Position des Fensterflügels. Wenn das Fenster geöffnet oder der Fensterflügel gekippt ist, sendet der Sender alle 10 Sekunden Freischaltsignale zum Funkempfänger und die Abluftanlage kann laufen.
Wird das Fenster geschlossen, werden keine Freischaltsignale mehr gesendet und die Abluftanlage wird nach ca. 30 Sekunden Nachlaufzeit abgeschaltet.

Die Highlights dieser Neuentwicklung

1) Extrem hohe Sicherheit – wird dadurch erreicht, dass sowohl der Sender wie auch der Empfänger mit einem Mikroprozessor gesteuert werden. Auch wenn das Fenster geöffnet ist, sendet der Sender in kleinen Zeitabständen Kontrollsignale, die im Empfänger kontinuierlich ausgewertet werden. Das hat eine entscheidende Bedeutung. Wenn es nämlich in dieser Zeit zu einer Störung der Funkübertragung kommt – wie z.B. durch mechanische Beschädigung des Senders, Einwirkung eines starken Störsignals, Batterieausfall – wird der Funkschalter – und dadurch auch die Stromzufuhr zur Abzugshaube – nach 30 Sekunden abgeschaltet. Diese Selbstdiagnose Funktion garantiert ein bisher nicht erreichtes Sicherheitsniveau.

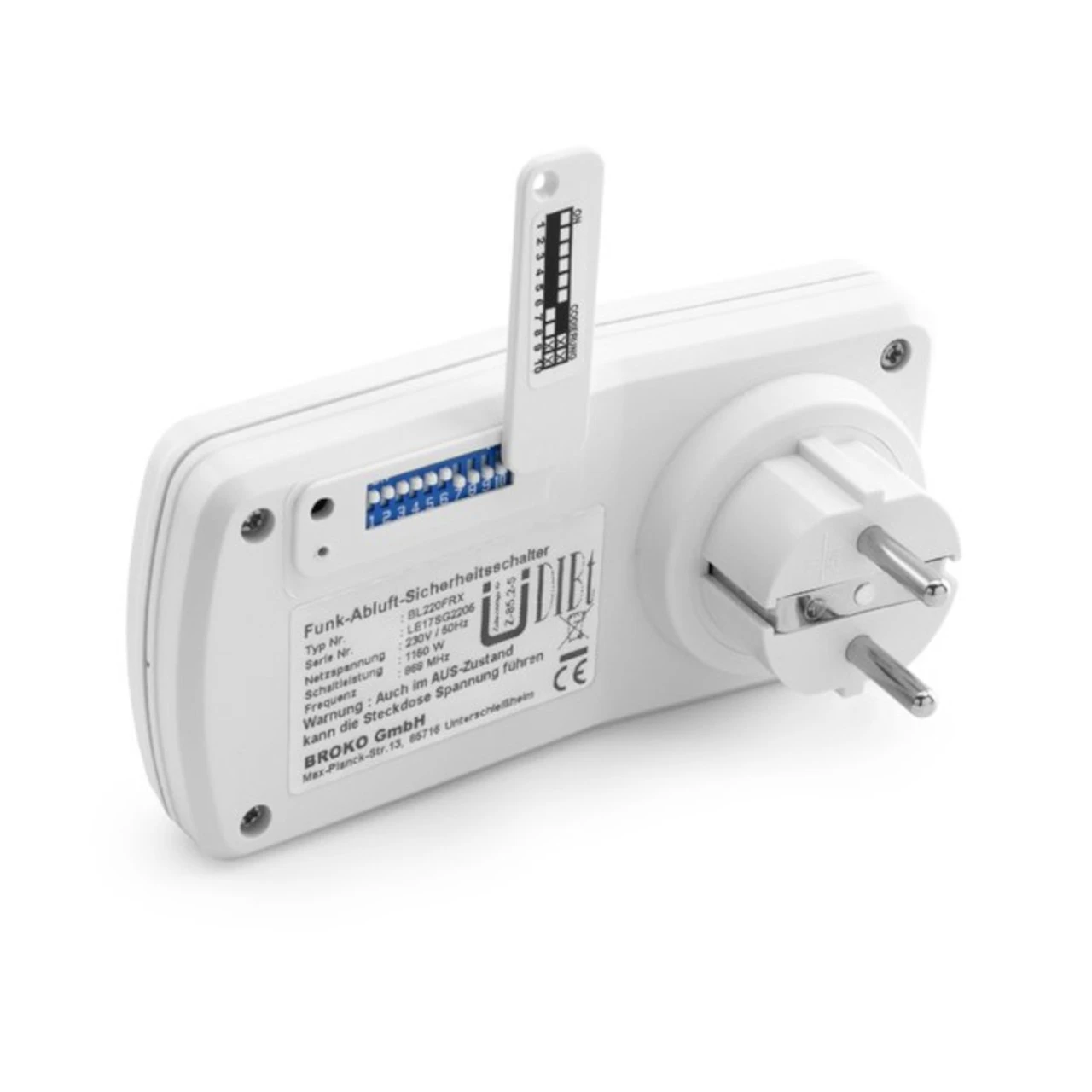

2) Sehr niedrige Störanfälligkeit – wird dadurch erreicht, dass nicht nur über 64 verschiedene Systemcodes sondern auch 4 verschiedene Frequenzen.

3) Lange Lebensdauer der Batterien (marktübliche AAA Batterie, Mikrozelle) wird durch ein effektives Energiemanagement auf mindestens zwei Jahre verlängert

4) Erhöhte Funk-Reichweite im Inneren des Gebäudes durch Verwendung der Funk-Frequenz 868 MHz

Technische Daten

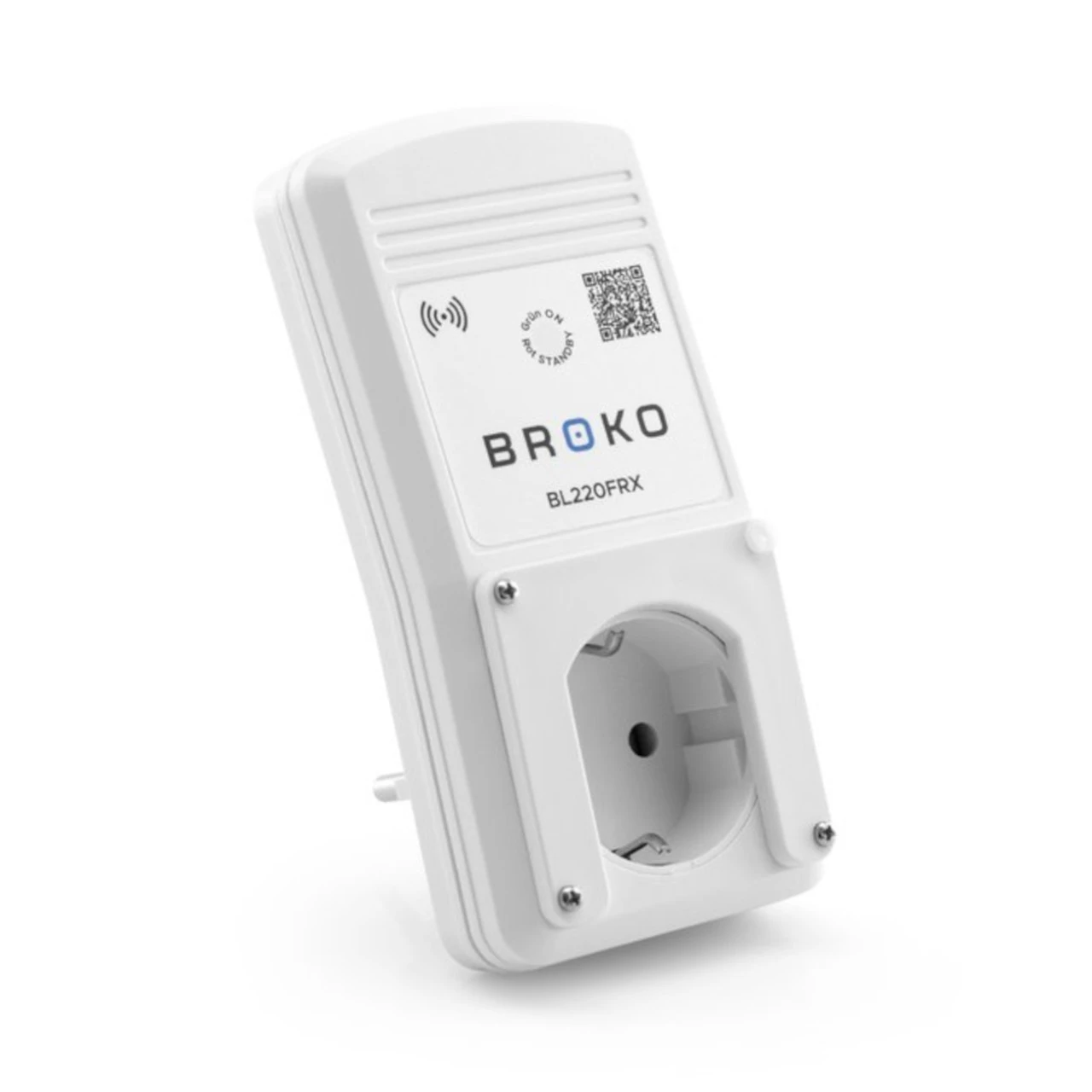

Funkschalter (Empfänger):

Stromversorgung: 230V / 50 Hz

Leistungsaufnahme: 3W

Schaltleistung: 230 V AC, 5 A, 1150 W, 1pol.

Abmessungen: L = 135mm, B = 65mm, H = 75mm

Gewicht: ca. 180g

Funksender (mit Magnet):

Sendefrequenz: 868 MHZ

Gehäuse: L = 90mm, B = 40mm, H = 25mm

Magnet: L = 28mm, B = 12mm, H = 7mm

Schaltabstand Gehäuse/Magnet: 5 bis 10mm

Gewicht: 50g
